[OS] KOCW 운영체제 강의 정리 (16) | Chapter 9. Virtual Memory - 1



Chapter 9. Virtual Memory (1)



---

💡 Demand Paging (요구 페이징)

• 실제로 필요할 때 page를 메모리에 올리는 것. (요청이 있으면 페이지를 메모리에 올리겠다는 의미)
• 실제로 대부분의 시스템들은 Paging 기법 사용 중
• 요구 페이징의 장점
  • I/O양의 감소 (프로그램 중에 빈번하게 사용되는 부분은 지극히 제한적이고, 좋은 소프트웨어일수록 프로그램 사용에 있어 굉장히 방어적으로 코드를 작성하기 때문에 잘 사용되지 않는다.)
  • 물리 Memory 사용량 감소
  • I/O 요청이 있을때만 메모리에 올리기 때문에 한정된 메모리 공간을 효율적으로 사용하고, 메모리에서 직접 서비스하는 비율이 높아지기 때문에 응답 시간이 빨라진다.
  • 멀티프로그래밍 환경에서는 더 많은 사용자 수용 가능.
    (프로그램 여러개가 동시에 메모리에 올라가는 환경에서는 더 많은 사용자가 동시에 메모리에 올라갈 수 있기 때문에 효과적)
• Vaild / Invaild bit의 사용 (페이지 테이블의 엔트리마다 존재)
  • Invaild의 의미
    • 사용되지 않는 주소 영역인 경우
    • 페이지가 물리적 메모리에 없는 경우
  • 처음에는 모든 page entry가 invaild로 초기화
  • address translation시에 invalid bit이 set 되어 있으면 ==> page Fault 발생!

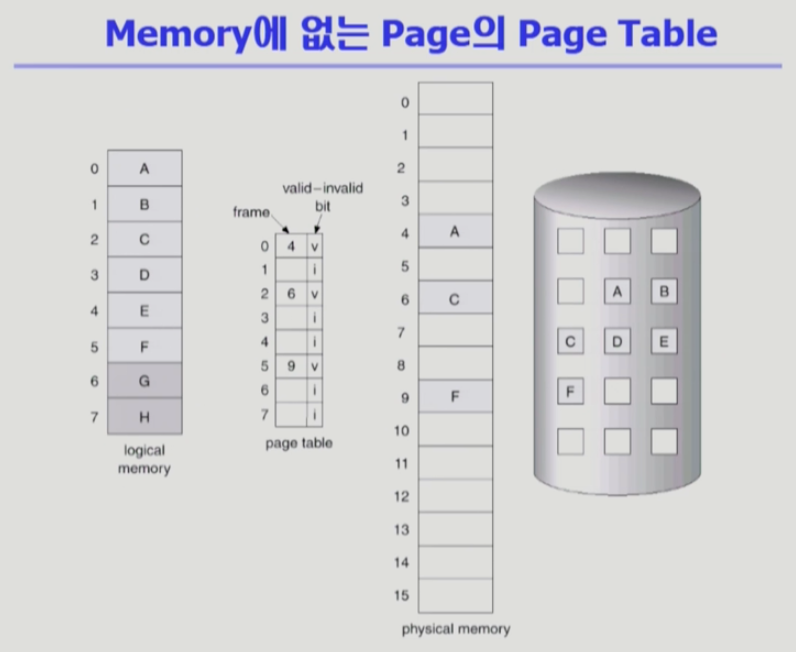

• 논리 주소 - 페이지 테이블 - 물리 주소 - 디스크(swap area, Backing store) 를 나타내는 그림.
• valid/Invalid 에서 Invalid의 의미
  => 물리적 메모리에 올라와 있지 않은 페이지를 나타냄!
• A,C,F는 물리 메모리에 올라와있어서 v로 표시되어 있고, 나머지 페이지들은 사용하는 페이지이긴 하지만 현재는 백킹스토어(swap area)에 내려가 있어서 i로 표시되어 있다.
• G,H는 사용하지 않는 페이지다. 페이지 테이블에 엔트리는 생성되어 있지만 사용하지 않기때문에 i로 표시되어 있다. 처음에는 모두 invalid로 되어있다가, 페이지가 메모리에 올라가면 valid로 바뀌게된다.
• CPU가 논리주소를 주고 메모리 몇번지인가? 보려고 주소변환을 하려는데 invalid면?
  1. 우선, 디스크로부터 메모리에 올린다. (I/O작업임. 이건 사용자 프로세스가 직접 못하는 작업.)
  2. 요청한 페이지가 메모리에 올라와있지 않을때(invalid일 때)를 page fault가 났다고 합니다.
  3. 이때 CPU는 자동적으로 OS에 넘어가게 됩니다. 이것을 페이지 폴트 트랩이 걸린다고 말함.(일종의 SW 인터럽트)
  4. 이런 경우에 OS가 CPU를 가지고 Fault가 발생한 페이지를 메모리에 올린다.



💡 Page Fault

• 운영체제의 Page Fault 처리루틴.
• invalid page를 접근하면 MMU가 trap을 발생시키게 된다. (page fault trap)
• CPU가 자동적으로 OS에게 넘어감. kernel mode로 들어가 OS에 page fault를 처리하는 코드인 page fault handler가 실행된다.
• 다음과 같은 순서로 page fault를 처리함
  1. 잘못된 요청이 아닌지? address가 잘못되있거나(프로세스가 사용하지 않는 주소인지), 접근권한을 잘못 사용했다던가 하면
     => process를 abort시킴.
  2. 정상적인 요청이라면 디스크에서 페이지를 메모리로 올려준다.
  3. 만약 비어있는 메모리가 없다면(페이지 프레임이 없다면), 하나를 쫓아내야 한다.(replace)
  4. 빈 페이지 프레임을 획득하면 해당 페이지를 디스크에서 메모리로 읽어온다. (이 작업은 매우 느린 작업.)
     • disk I/O 작업이 끝날때까지, 이 프로세스는 CPU를 뺏기고(CPU 낭비이기 때문에) block 상태가 됨. (preempt) (페이지 폴트가 난 프로세스는 CPU를 뺏기고 당장 CPU를 사용할 수 있는 ready 상태의 프로세스 에게 CPU를 넘겨준다. 넘겨주기 전에 디스크 컨트롤러에게 그 페이지를 읽어오라고 부탁한다.)
     • Disk Read가 끝나면 page tables entry기록, valid/invalid bit = "valid" (그리고 디스크 I/O가 끝나면, 인터럽트가 걸려서 OS가 CPU를 가지고 페이지 폴트 처리가 끝났으므로 테이블에 valid로 표시하고 해당 페이지 프레임 번호를 적어둠.)
     • ready queue에 process를 insert -> dispatch later (페이지 폴트났던 프로세스가 CPU를 다시 잡고 정상적으로 MMU에의해 주소변환이 되고 running 상태가 됨.)
  5. instruction 수행 재개.

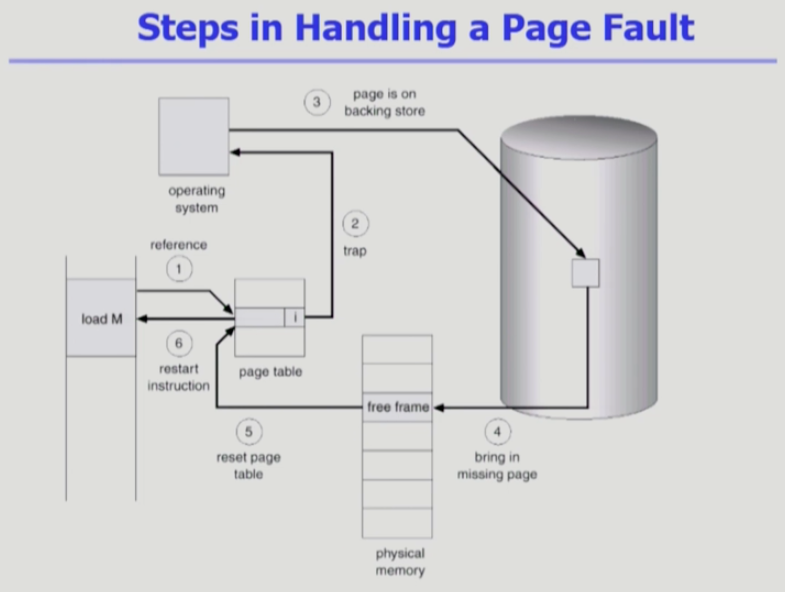

💡 Steps in Handling a Page Fault

1. 주소변환을 하려고 봤더니 invalid로 표시되어 있음.
2. 페이지가 메모리위에 올라와있지 않다는 말이고 trap에 걸려서 CPU가 OS에게 자동으로 넘어간다.
3. OS는 백킹스토어에 있는 페이지를 물리메모리로 올린다.
4. 빈 페이지 프레임이 없으면 뭔가를 쫓아내고 올린다.
5. 올렸으면, 해당 프레임번호를 엔트리에 적어두고, invalid -> valid로 수정한다.
6. 나중에 CPU를 다시 얻어서, 정상적으로 주소 변환을 하면 물리 메모리에 정상 접근이 가능해진다.

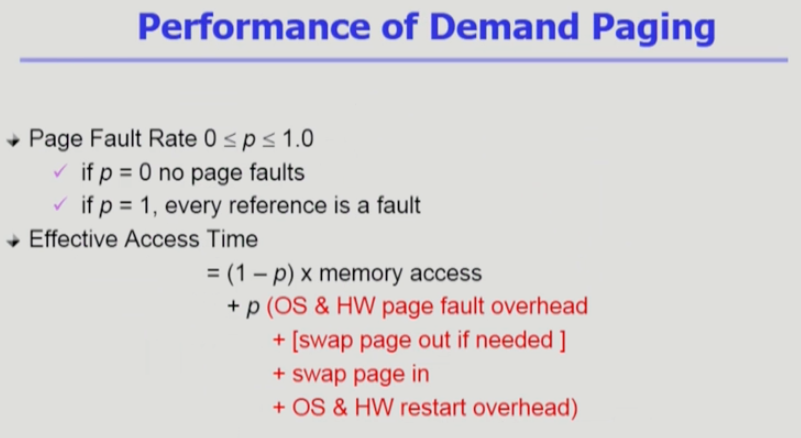

💡 Performance of Demand Paging (요구 페이징 성능)

• 페이지 폴트가 얼마나 발생하는가에 따라서 메모리 접근하는 시간이 크게 좌우됨.
• 페이지 폴트의 비율(Page Fault Rate) : (0 <= p <= 1)
• 0 : 페이지폴트 발생 X. 메모리 위에 항상 페이지가 있음
• 1 : 메모리 참조할때마다 항상 페이지폴트가 발생함.
• 실제로는 거의 페이지폴트가 발생하지 않음. (0.0xx)
• Effective Access Time
  = (1-p) * memory access + p ( OS & HW page fault overhead + 공간 없을때 내쫓기[swap page out if needed] + swap page in + (나중에 CPU얻으면 restart) OS & HW restart overhead )
• 그러므로 페이지가 부재하면 오버헤드가 발생함.



💡 Free page frame이 없는 경우

1. Page replacement
   • 어떤 frame을 빼앗아올지 결정
   • 곧바로 사용되지 않을 page를 쫒아내는 것이 좋음
   • 동일한 페이지가 여러 번 메모리에서 쫒겨났다가 다시 들어올 수 있음.
   • OS가 담당하는 업무
2. Replacement algorithm
   • 가능하면 Page-fault rate를 최소화하는 것이 목표
   • 알고리즘의 평가
     • 주어진 page reference string에 대해 page fault를 얼마나 내는지 조사
       (p(페이지 폴트 발생비율)을 가급적 0으로 만드는게 이 알고리즘의 목표)
   • reference string의 예시 1,2,3,4,1,2,5,1,2,3,4,5 (시간순서에 따라 페이지 참조 순서를 나열한 것)

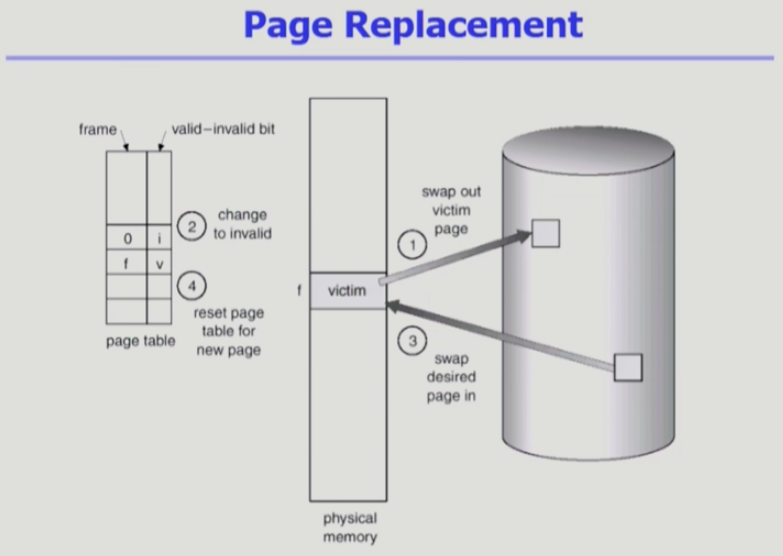

💡 Page Replacement(페이지 교체)

• 어떤걸 쫓아낼 지 결정하고, 만약 쫓아낼 때, 변경된 내용이 있다면 변경된 내용을 백킹스토어에 써줘야 한다.
• 쫓아내고 빈 자리에 새로운 page를 올려준다. 페이지 테이블에 frame number를 적고, valid로 바꿔준다.
• 이런 역할을 OS가 맡아 진행하는 것



💡 Replacement Algorithm(교체 알고리즘)

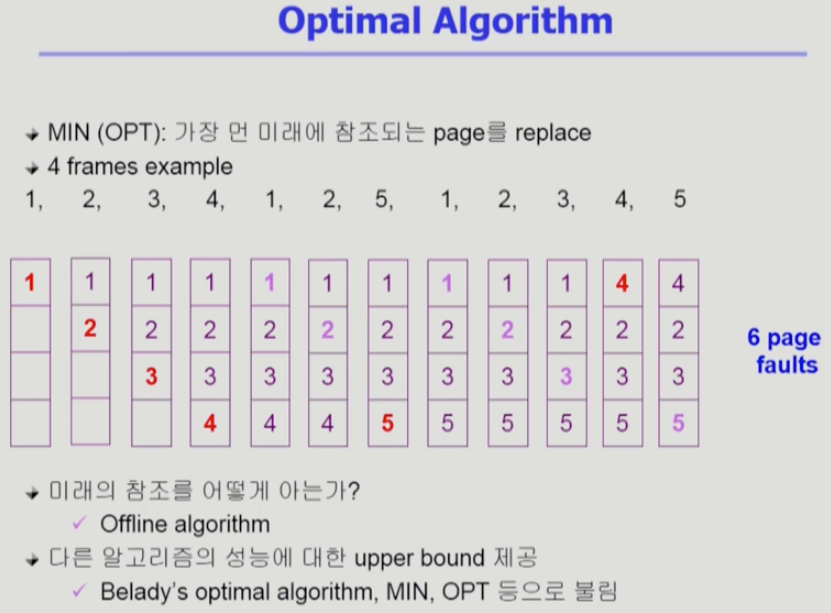

1. 최적 알고리즘 (Optimal Algorithm)

• 페이지 폴트를 가장 적게하는 알고리즘. 하지만, 미래의 일을 예측할 수 없기 때문에 이론적인 알고리즘임.
• Offline Optimal Algorithm 이라고도 부름. (실제 시스템에서 온라인으로 사용하는게 아니기 때문에)
• 제일 먼 미래에 사용될 page를 쫓아내는 방식.
• 다른 알고리즘의 성능에 대한 upper bound를 제공. 아무리 좋은 알고리즘을 만들어도 이 최적 알고리즘보다 더 좋은 알고리즘은 만들 수 없기 때문에 참고용으로만 사용 가능함.
• 빨간색으로 적은 부분이 페이지 폴트가 발생하는 부분. 연보라색은 메모리에서 직접 참조되는 경우.

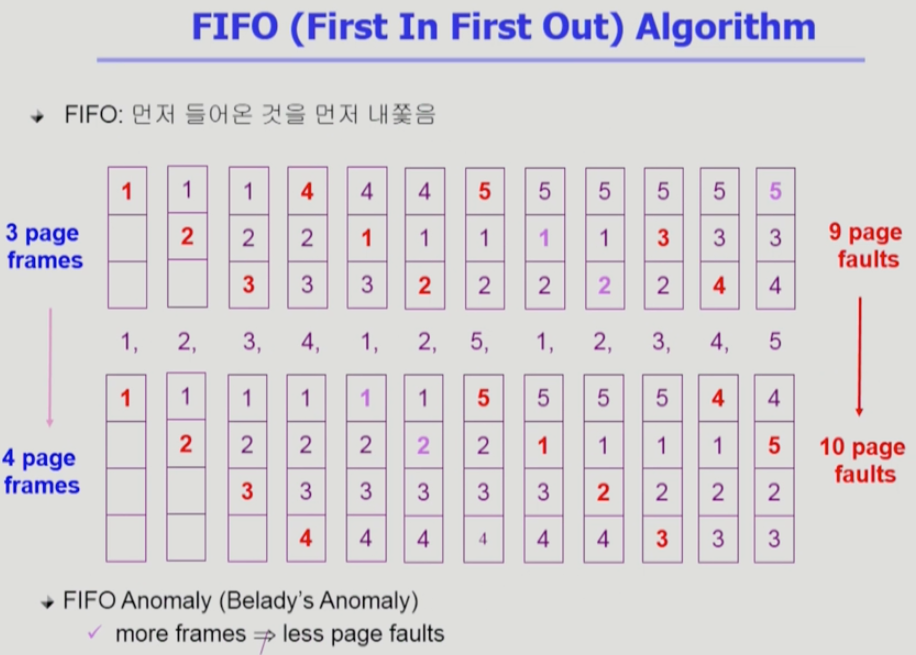

2. FIFO (Fist In First Out) Algorithm

• 여기서부터 실사용 가능한 알고리즘 (미래를 모르는 상황에서 사용하는 알고리즘. 미래 예측.)

• 먼저 들어온 것을 먼저 내쫓음
• FIFO Anomaly(Belady's Anomaly) :
  메모리 크기(page frame 갯수)를 늘려줘도 성능이 더 나빠지는 특이한 상황이 발생할 수 있음.

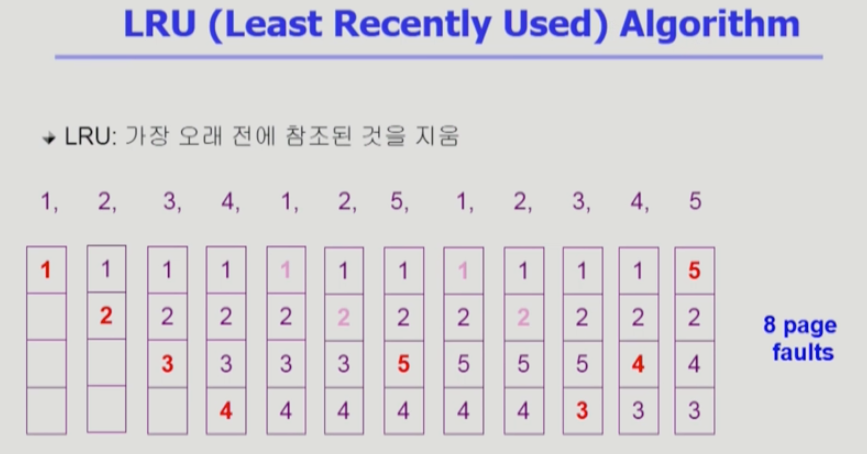

3. LRU (Least Recently Used) Algorithm

• 실제로 가장 많이 사용하고 있는 알고리즘
• 가장 오래 전에 참조된 것을 지우고 최근에 쓰인 것은 남기는 것. 최근에 쓰인 페이지가 또 쓰일 것이라고 가정하는 알고리즘.



4. LFU (Least Frequently Used) Algorithm

• 참조 횟수 (reference count)가 가장 적은 페이지를 지우는 것.
  • 최저 참조 횟수인 page가 여럿 있는 경우
    • LFU 알고리즘 자체에서는 여러 page 중 임의로 선정한다.
    • 성능 향상을 위해 가장 오래 전에 참조된 page를 지우게 구현할 수도 있다.
• 장점
  • LRU처럼 직전 참조 시점만 보는 것이 아니라 장기적인 시간규모를 보기 때문에
    page의 인기도를 좀 더 정확하게 반영할 수 있음.
• 단점
  • 참조시점의 최근성을 반영하지 못함. LRU보다 구현이 복잡함.

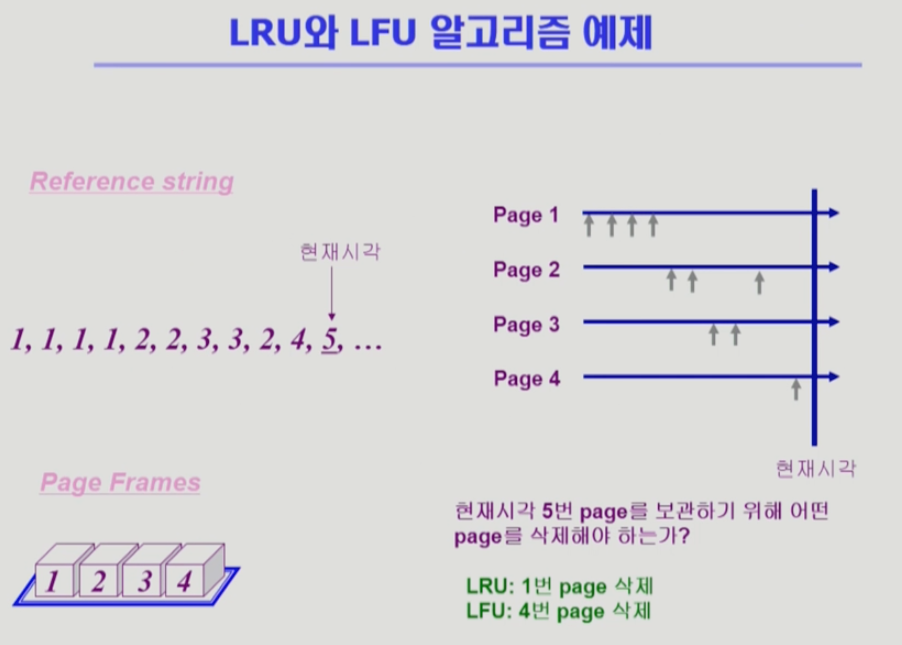

5. LRU vs LFU 예제

• 페이지 프레임은 4개 존재. 1,2,3,4중에 하나를 쫓아내야 함.
• LRU : 1번을 쫓아냄 / LFU : 4번을 쫓아냄.
• 제일 참조횟수가 많은 1번을 쫒아내는 LRU, 제일 최근에 참조된 페이지를 쫒아낸 LFU -> 누가 더 비효율적인지 측정 힘듬.

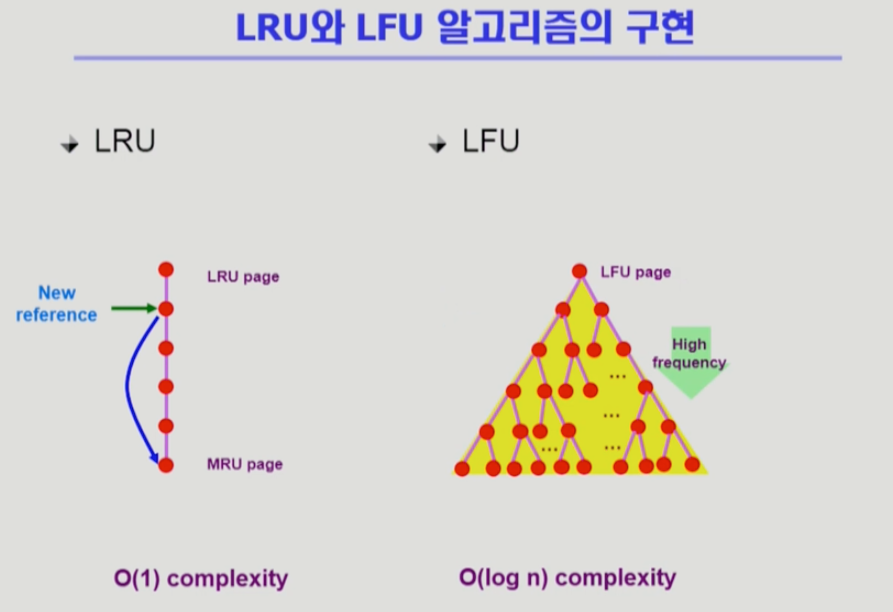

6. LRU, LFU 알고리즘의 구현

1. LRU

• LRU는 메모리에 있는 페이지들을 참조 순서에 따라 한줄로 줄세우기를 한다. 맨 위에 페이지는 가장 오래전에 참조된 페이지.
• LRU : Linkedlist 형태로 맨 아래로 갈수록 가장 최근에 참조한 페이지.
• 쫓아낼 때 비교가 필요없다. 제일 위에 있는 페이지를 내쫓으면 됨.
• 시간복잡도 : O(1)

2. LFU

• LFU : 밑으로 갈수록 참조 횟수가 많은 페이지.
• 하지만 이 알고리즘은 한 줄로 줄세우기가 불가능함.
  카운팅 될 때마다 비교를 해서 어디까지 내려올 수 있는지 비교하고 자리 바꿈을 해야 하기 때문.
• 시간복잡도 : O(n)
• 힙을 사용(Complete binary tree)하게 되면 시간복잡도 : O(log n)
• 경로를 따라가면서 자식 2개와만 비교하기 때문에 log n 의 시간복잡도가 발생하게 됨. (이진트리의 장점)





---
