[OS] KOCW 운영체제 강의 정리 (20) | Chapter 12. Disk Management and Scheduling



Chapter 12. Disk Management and Scheduling



---



💡 Disk Structure

• Logical block
  • 디스크의 외부에서 보는 디스크의 단위 정보 저장 공간들
  • 주소를 가진 1차원 배열처럼 취급
  • 정보를 전송하는 최소 단위
• Sector
  • Logical block이 물리적인 디스크에 매핑된 위치
  • Sector 0은 최외곽 실린더의 첫 트랙에 있는 첫 번째 섹터이다.
  • Logical Block과 Sector는 매핑되어 있음. 0번 섹터는 무조건 부팅과 관련된 데이터 저장.



💡 Disk Management

• Physical Formatting (low-level formatting)
  • 디스크를 컨트롤러가 읽고 쓸 수 있도록 섹터들로 나누는 과정
  • 각 섹터는 header + data(512bytes) + trailer로 구성
  • header와 trailer는 sector number, ECC(Error-Correcting Code) 등의 정보가 저장되며
    controller가 직접 접근 및 운영.
• Partitioning
  • 디스크를 하나 이상의 실린더 그룹으로 나누는 과정
  • OS는 이것을 독립적인 disk로 취급함 (logical disk)
• Logical Formatting
  • 파일 시스템을 만드는 것
  • FAT, inode, free space등의 구조 포함
• Booting
  • ROM에 있는 "small bootstrap loader"의 실행 (CPU의 instruction 형태로 실행됨.)
  • sector 0(boot block)을 memory에 load하여 실행
  • sector 0은 "full Bootstrap loader program"
  • OS를 디스크에서 load하여 실행

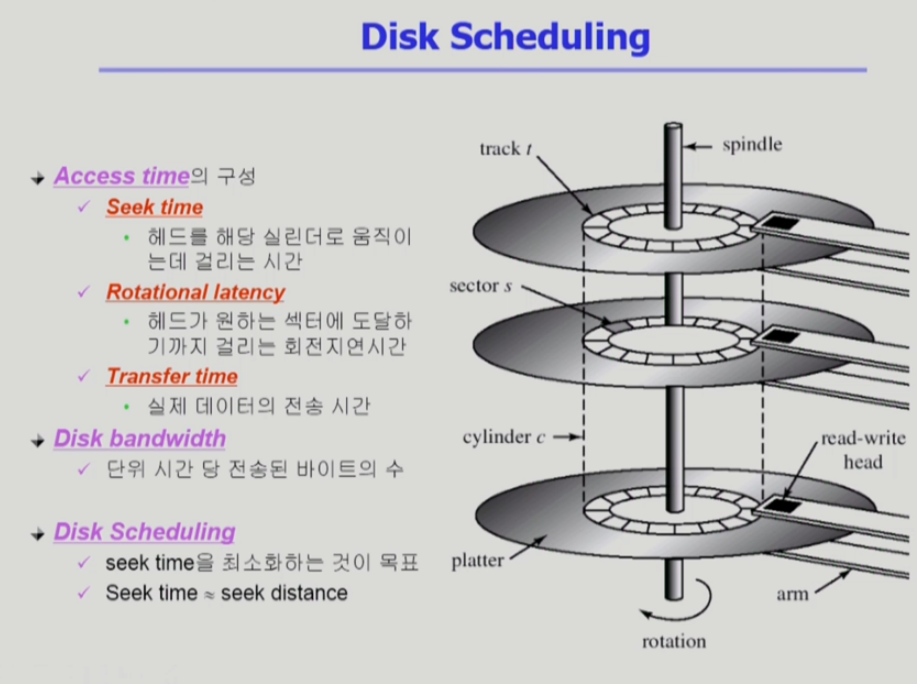

💡 Disk Scheduling

• Access time의 구성
  1. Seek time
     • 같은 트랙에 위치하는 것을 실린더라고 하는데, 해당 실린더로 헤드를 움직이는 데 걸리는 시간을 의미한다.
  2. Rotational latency
     • seek time보다 1/10정도의 적은 시간 소요
  3. Transfer time
     • 실제 데이터의 전송 시간. 매우 작은 시간 소요
• Disk bandwidth
  • 단위 시간 당 전송된 바이트의 수
• Disk Scheduling
  • seek time을 최소화하는 것이 목표 (디스크 접근 시간이 거의 seek time에 따라 좌우되기 때문에)
  • seek time = seek distance



💡 Disk Scheduling Algorithm

큐에 다음과 같은 실린더 위치의 요청이 존재하는 경우 디스크 헤드 53번에서 시작한 각 알고리즘의 수행 결과는? (실린더 위치는 0-199) 98, 183, 37, 122, 14, 124, 65, 67

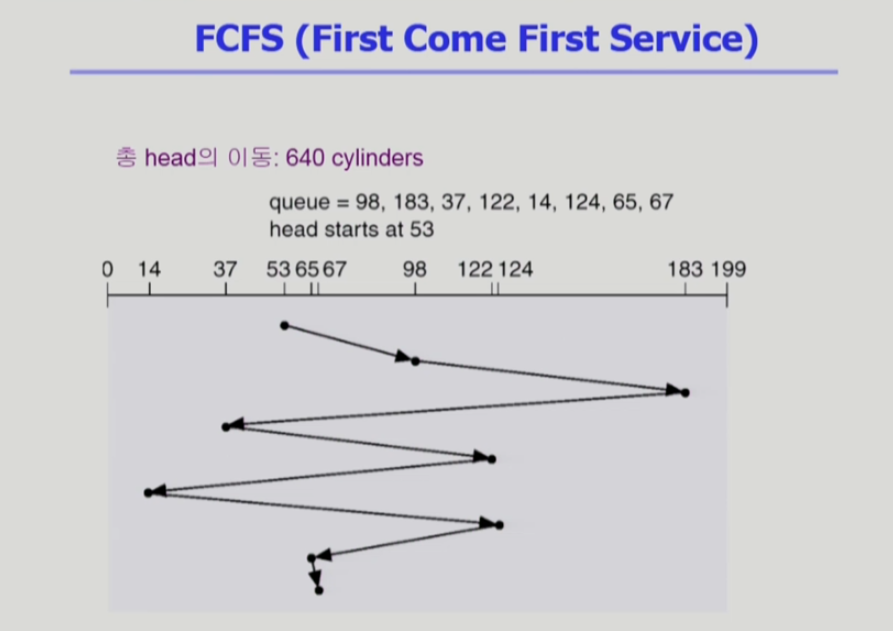

1. FCFS

• 처음부터 순서대로 진행
• 디스크가 상당히 많이 이동하는 것을 볼 수 있음.
• 비효율적

2. SSTF (Shortest Seek Time First)

• head의 위치에서 가장 가까운 요청부터 처리. (seek time이 가장 적기 때문에)
• 디스크 헤드의 이동거리는 줄어들지만 starvation 문제 발생 가능성 높음.

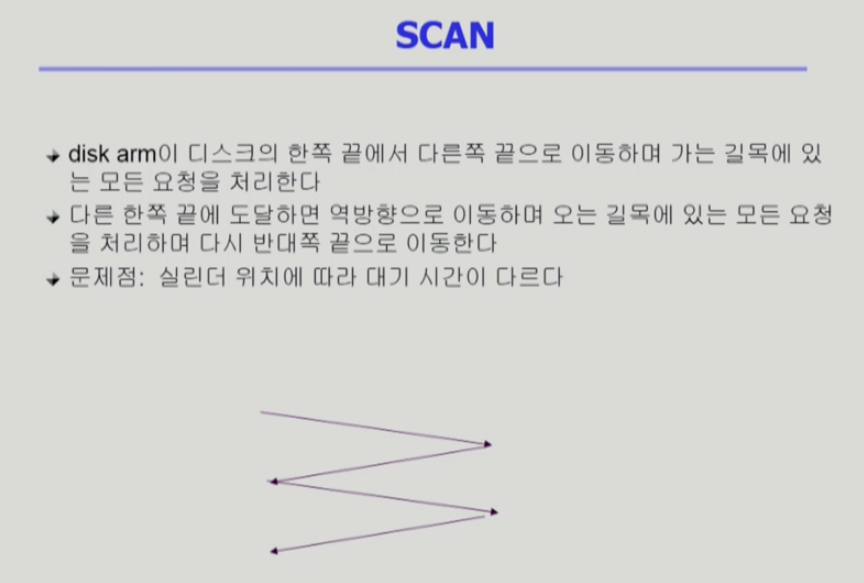

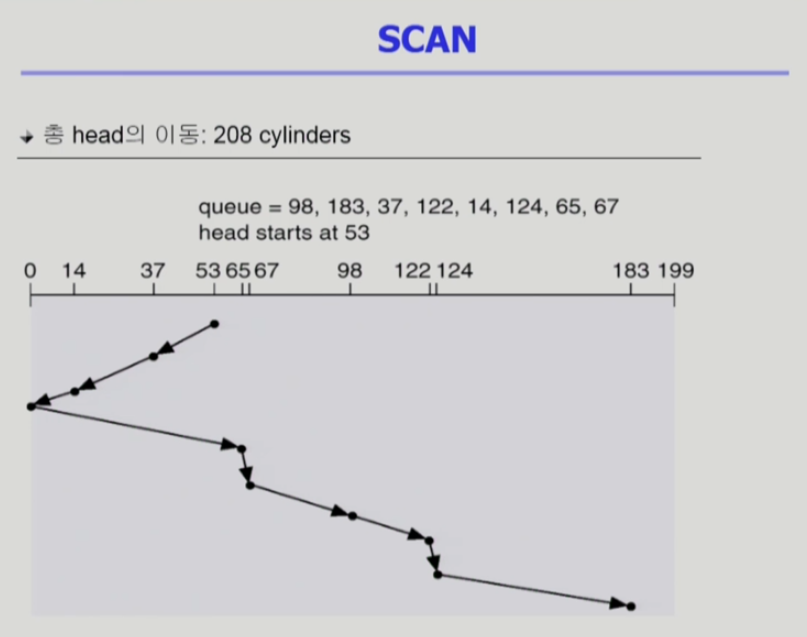

3. SCAN (= elevator scheduling)

• disk arm이 디스크의 한쪽 끝에서 다른쪽 끝으로 이동하며 가는 골목에 있는 모든 요청을 처리한다.
• 다른 한쪽의 끝에 도달하면 역방향으로 이동하며 오는 길목에 있는 모든 요청을 처리하며 다시 반대쪽 끝으로 이동한다.
• 문제점 : 실린더 위치에 따라 대기 시간이 다르다.
• 엘레베이터 작동 원리에 비유함.

4. C-SCAN (circular scan)

• 헤드가 한쪽 끝에서 다른쪽 끝으로 이동하며 가는 길목에 있는 모든 요청을 처리
• 다른쪽 끝에 도달했으면 요청을 처리하지 않고 곧바로 출발점으로 다시 이동
• SCAN보다 균일한 대기 시간을 제공한다.

5. N-SCAN

• SCAN의 변형 알고리즘
• 일단 arm이 한 방향으로 움직이기 시작하면 그 시점 이후에 도착한 job은 되돌아올 때 service

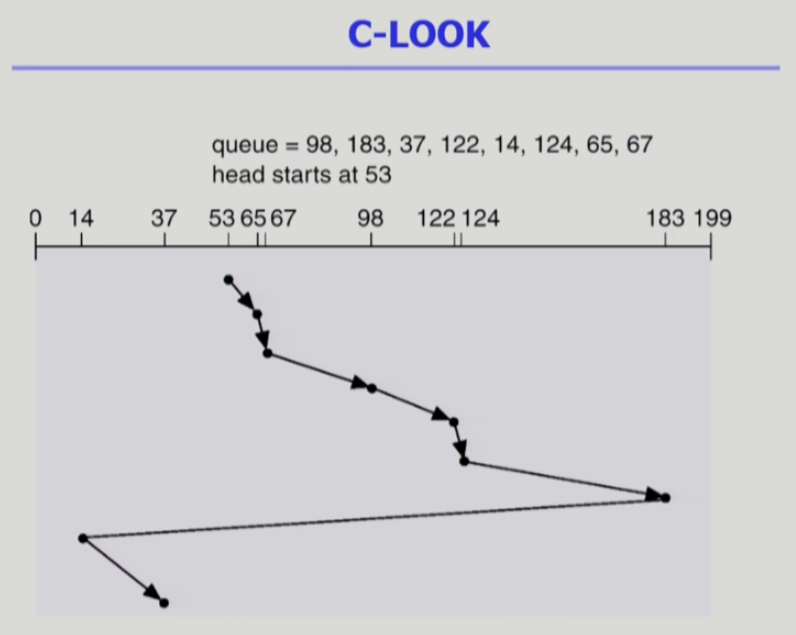

6. LOOK, C-LOOK

• SCAN이나 C-SCAN은 헤드가 디스크 끝에서 끝으로 이동
• LOOK과 C-LOOK은 헤드가 진행 중이다가 그 방향에 더 이상 기다리는 요청이 없으면 헤드의 이동방향을 즉시 반대로 이동한다.



💡 Disk Scheduling Algorithm의 결정

• SCAN, C-SCAN 및 그 응용 알고리즘은 LOOK, C-LOOK 등이 일반적으로 디스크 입출력이 많은 시스템에서 효율적인 것으로 알려져 있음.
• file의 할당 방법에 따라 디스크 요청이 영향을 받음.
• 디스크 스케쥴링 알고리즘은 필요할 경우 다른 알고리즘으로 쉽게 교체할 수 있도록 OS와 별도의 모듈로 작성되는 것이 바람직하다.

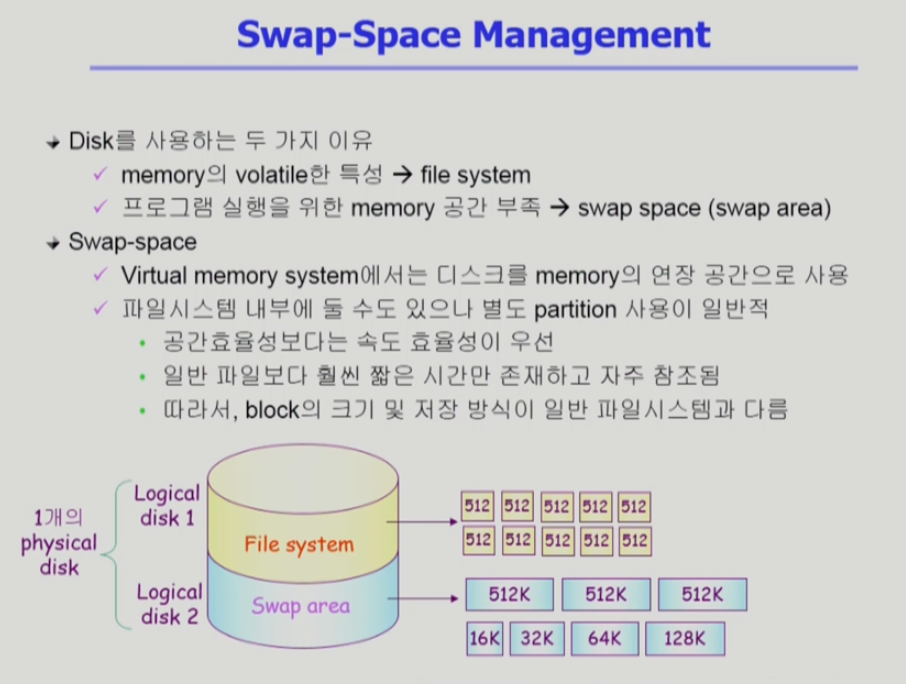

💡 Swap-Space Management

• 메모리가 휘발성인 특성을 가지고 있기 때문에 비휘발성인 디스크를 사용하는 것
• 메모리의 공간이 부족하기 때문에 메모리의 연장 공간으로 SWAP Space를 할당하여 사용함.
• Swap-space
  • 물리적인 디스크를 파티셔닝하여 논리적인 디스크를 만든 후 그 논리적인 디스크 하나를 swap으로 할당하는 것.
  • 보통 큰 단위의 데이터를 올리고 내리면서 짧은 시간에 빠르게 서비스를 사용함. (512K)



💡 RAID

• RAID (Redundant Array of Independent Disks)
  • 여러 개의 디스크를 묶어서 사용
• RAID의 사용 목적
  • 디스크 처리 속도 향상
    • 여러 디스크에 block의 내용을 분산 저장
    • 병렬적으로 읽어 옴 (interleaving, striping)
  • 신뢰성 (reliability) 향상
    • 동일 정보를 여러 디스크에 중복 저장
    • 하나의 디스크가 고장(failure) 시 다른 디스크에서 읽어옴(Mirroring, shadowing)
    • 단순한 중복 저장이 아니라 일부 디스크에 parity를 저장하여 공간의 효율성을 높일 수 있다.





---
